Drenáž základů

Drenáž základů představuje doplňkový systém stavebně-technických a hydroizolačních opatření určených k trvalé ochraně spodní stavby před destruktivními účinky vody.

Spodní stavba budovy je během své životnosti neustále vystavena působení různých týpů vody – od gravitační prosakující srážkové vody, přes zadrženou podpovrchovou vodu až po hydrostatický tlak vysoké hladiny podzemní vody. Nepříznivé hydrogeologické podmínky v okolí objektu vedou k promočení základových konstrukcí, vzniku kapilární vzlínavosti vlhkosti do nadzákladového zdiva, zásadnímu snížení tepelněizolačních vlastností obvodových stěn, tvorbě plísní a v nejhorších případech až k narušení statické únosnosti celého objektu.

Primární funkcí správně dimenzovaného a odborně zrealizovaného drenážního systému je vytvořit kontrolovanou únikovou cestu pro vodu v blízkosti stavby. Drenáž působí jako hydrodynamický štít: zachycuje vodu v bezprostředním okolí základů, snižuje její hydrostatický tlak na svislé i vodorovné konstrukce a plynule ji odvádí do bezpečné vzdálenosti od budovy.

Aby byla drenáž dlouhodobě účinná, musí být navržena v přísném souladu s hydrogeologickým průzkumem lokality, typem zeminy, hloubkou zakládání a plánovaným využitím suterénních nebo podzemních prostor.

K tomu, aby byl celý systém funkční, je třeba prvotně provést svislou izolaci základů a zdiva aplikací hydroizolačních materiálů jako je modifikovaný asfaltový pás nebo bitumenová hydroizolační stěrka.

Může se provést napojení střešních okapových svodů do drenážního systému?

Napojení střešních okapových svodů do drenážního systému základů se důrazně nedoporučuje.

Drenáž základů a systém odvádění dešťové vody ze střechy plní dva odlišné účely a musí fungovat jako samostatné, navzájem oddělené okruhy.

Hlavním rizikem přímého napojení střešního svodu do obvodové drenáže je masivní přetížení systému. Při intenzivním přívalovém dešti nebo dlouhotrvajících srážkách střícha rychle shromáždí obrovské množství vody. Pokud se tato voda přivede do perforovaných drenážních trubek uložených u základů, potrubí ztratí schopnost vodu absorbovat a místo toho ji začne přes své otvory vytlačovat přímo do štěrkového lůžka k základům domu.

Tím dochází k přesně opačnému efektu, než pro který byla drenáž navržena, protože namísto odvodnění spodní stavby se základy účelově zatápějí proudem vody ze střechy.

Dalším závažným problémem je zanášení celého drenážního profilu. Ze střešní krytiny se srážkami vymývají nečistoty, měch, jehličí, listí a drobný prach, které po vsaknutí do perforované drenážní trubky usazují sedimenty a postupně ucpávají otvory i filtrační geotextilii.

To vede k trvalému znefunkčnění podzemní drenáže bez možnosti jejího jednoduchého vyčištění.

Rozdělení a způsoby provedení drenáže

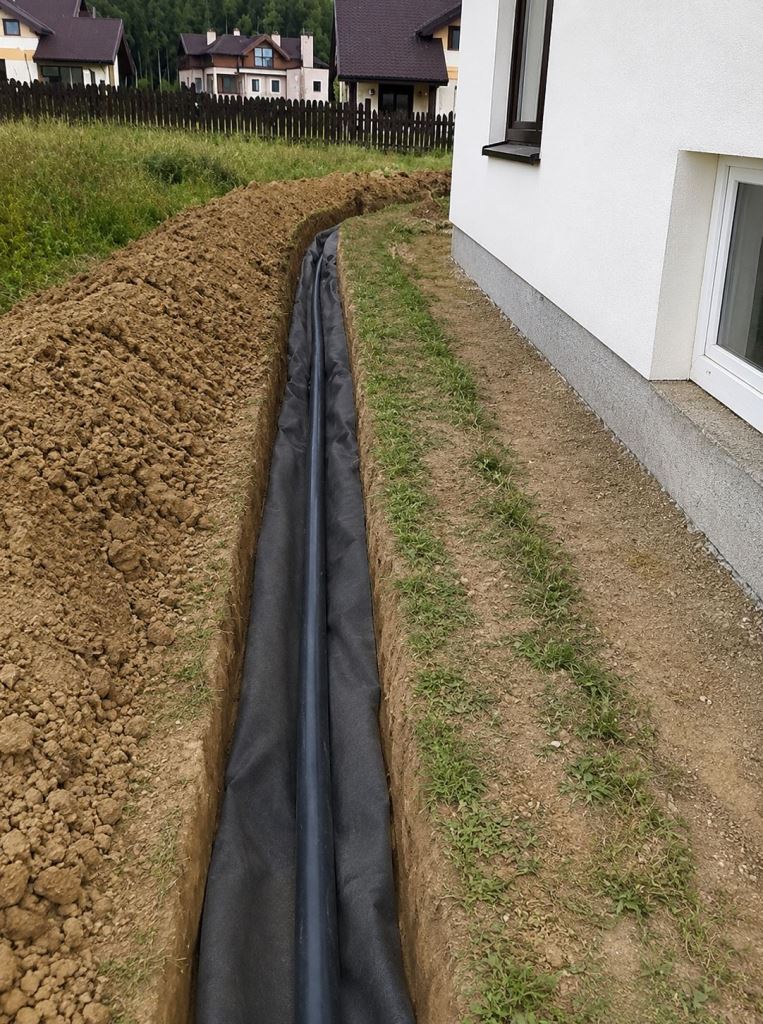

1. Obvodová (vnější liniová) drenáž

Jedná se o nejrozšířenější typ odvodnění u novostaveb i rekonstrukcí. Instaluje se po celém vnějším obvodu základových pásů nebo základové desky budovy.

Jejím hlavním úkolem je přetnout dráhu prosakující srážkové a podzemní vody ještě v horním kůrovém horizontu zeminy před tím, než se dostane do přímého kontaktu se svislou hydroizolací a zdivem suterénu.

Obvodová drenáž tvoří uzavřený prstenec kolem domu, který zachycenou vodu svádí do nejnižšího bodu odtoku.

2. Plošná (podlahová a vnitřní) drenáž

Tento systém se aplikuje celoplošně přímo pod podlahovou desku nejnižšího podlaží. Využívá se především při stavbách zakládaných na zakladatelských deskách v územích s vysokou hladinou podzemní vody, při přítomnosti tlakové vody z podloží, nebo při rekonstrukcích historických a podsklepených objektů, kde z prostorových, majetkových či statických důvodů není možné provést hluboký vnější obvodový výkop.

Plošná drenáž se skládá z vysoce propustné štěrkové vrstvy nebo drenážních georohoží vázaných na síť vnitřních perforovaných trubek.

Druhy materiálů používaných pro drenáž

1. Drenážní potrubí

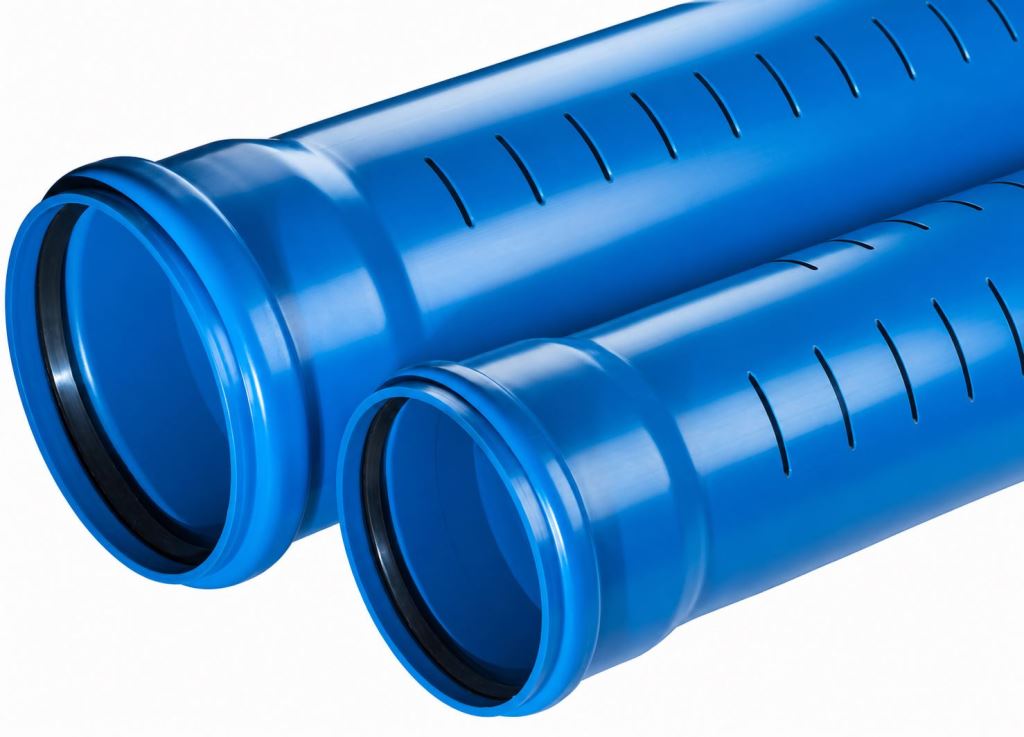

Rigidní (tyčové) PVC-U/PP/PE trouby jsou jednoznačnou volbou pro drenáže rodinných domů a větších staveb. Prodávají se v tyčích (délka 3 až 6 m) s hladkým vnitřním povrchem a profilovaným vnějškem. Hladký vnitřní povrch zajišťuje vysokou rychlost proudění vody, zabraňuje usazování kalu a umožňuje snadné čištění tlakovou vodou. Nejčastější dimenze jsou DN 100, DN 125 a DN 160.

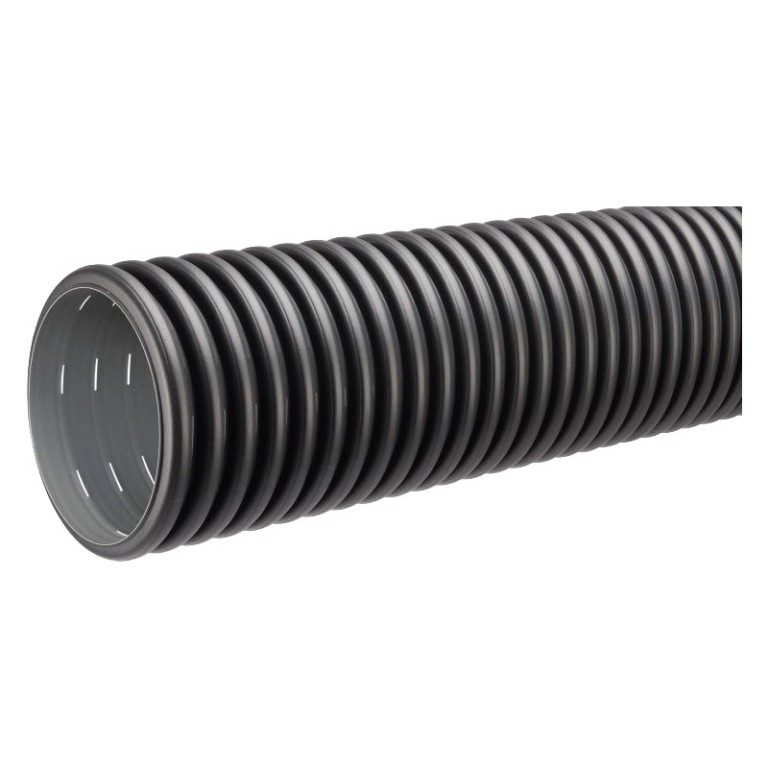

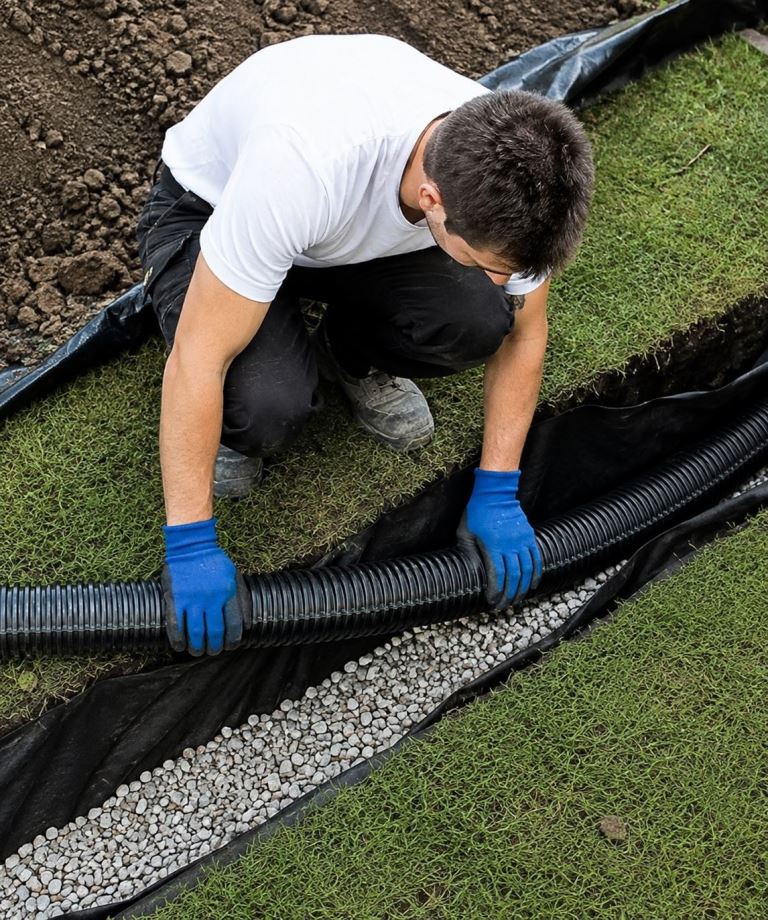

Flexibilní korugované (vlnovcové) PE/PVC trouby dodávají se v kotoučích. Jejich použití při zakládání staveb se méně doporučuje, jelikož zvlněný vnitřní profil způsobuje usazování sedimentů a v měkkém podloží se snadno deformují, čímž ztrácejí požadovaný spád, proto je potřebný zhutněný a vyrovnaný štěrkový podklad.

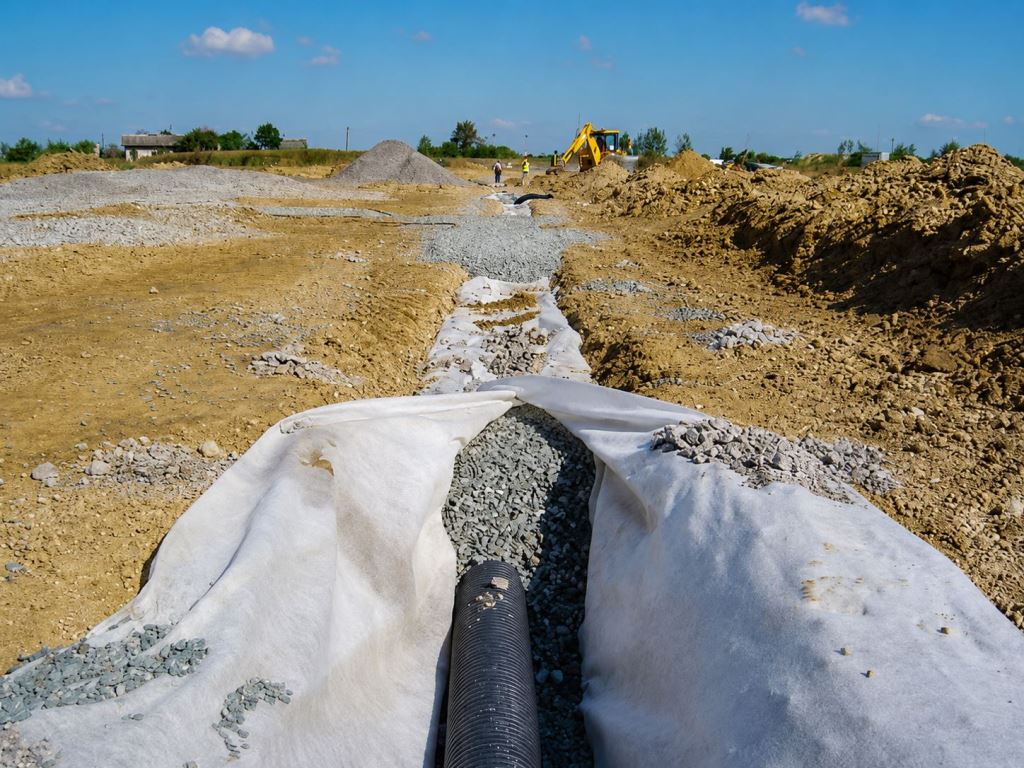

2. Filtrační a separační geotextilie

Používají se výhradně netkané geotextilie vyhotovené technologií jehlování nebo tepelného spojení z polypropylenových (PP) nebo polyesterových (PES) vláken.

V půdách s vysokým obsahem jílu nebo jemného prachu se využívají také trubky továrny obalené kokosovým vláknem, nebo speciální geotextilií, které zvyšují filtrační plochu přímo na vstupu do perforace.

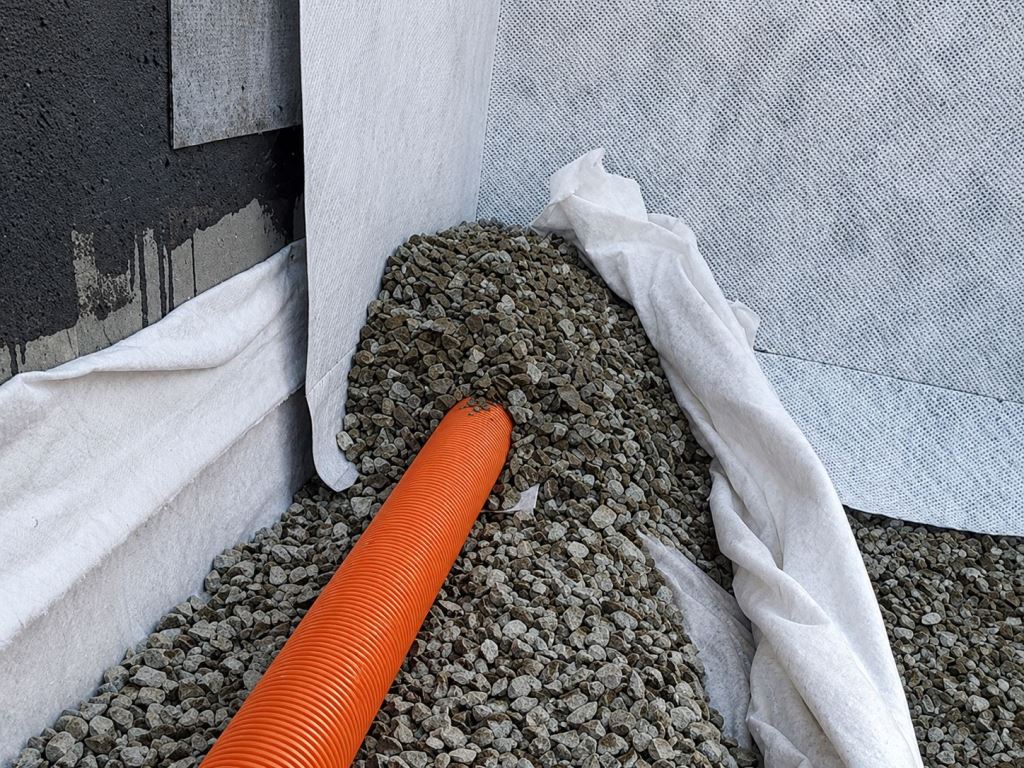

3. Drenážní kamenivo a zasypy

Používá se výhradně praný říční štěrk, nebo drcené kamenivo (makadam) s nulovým obsahem jemných prachových a jílovitých částic (frakce 8/16 mm, 16/32 mm).

Přítomnost prachu ve štěrku by vedla k jeho okamžitému zabetonování a znefunkčnění při prvním kontaktu s vodou.

4. Doplňkové prvky a ochranné hydroizolační vrstvy

Nopové (profilované) fólie zabezpečují ochrannou a separační funkci hydroizolace od štěrku. Hydroizolace musí být aplikována na základ nebo zdivo předem, před osazením nopové fólie.

Nopová fólie zároveň zabezpečují vytvoření vzduchové mezery pro odpařování vody mezi fólií a základem mezi výstupky (nopy), které jsou otočeny směrem k základu stavby. Nopové fólie se vyrábějí z vysokohustotního polyethylenu (HDPE) o výšce nopu 8 mm až 20 mm.

Revizní šachty jsou prvky, přes které lze provádět kontrolu průchodnosti drenážního systému, v případě znečištění nebo ucpání je možné provést pročištění celého systému.

Příslušenstvím drenážních systémů jsou doplněny jako šachtová dna betonu, z PP/PE, vlnovcové šachtové trubky, litinové nebo plastové poklopy, zpětné klapky a přítokové adaptéry.

Životnost, poruchy a údržba drenážního systému

Životnost moderních plastových komponentů z PVC, PE a PP je z hlediska degradace materiálu dimenzována na 50 až 100 let. Fyzikální trvanlivost však nemusí odpovídat funkční životnosti. Hlavním rizikem celého systému je tzn. Kolineace — zanesení a ucpání pórů geotextilie a perforací trubek jemnými kaly, korozními produkty nebo biomasou.

Prevence a pravidla údržby:

Pravidelná kontrola šachet: Minimálně 1× ročně (nejlépe v jarním období po tání sněhu nebo po intenzivních srážkách) je třeba otevřít revizní šachty, zkontrolovat průchodnost potrubí a vyčistit usazovací lapače písku na dně šachet.

Hydrodynamické proplachování: V intervalu 3 až 5 let se doporučuje preventivní propláchnutí celého potrubního systému tlakovou vodou. Přes revizní šachty se zasune proplachovací tryska, která tlukem odstraní nahromaděné sedimenty, povlaky a jemný písek.

Ochrana před vniknutím kořenů: V blízkosti drenážní linie (minimálně do vzdálenosti 3 metrů) by se neměly vysazovat hlubokokořenicí stromy a dřeviny, jejichž kořenový systém by mohl přerůst přes geotextilii do drenážních trubek a celkově je zacpat.
